Buton ile Led Yakmak

• Breadboard
• 1x LED
• 1x 330Ω Direnç
• 2 tane Button
• 2 tane 10k Direnç

Potansiyometre Okumak

• 1 tane Breadboard
• 1 tane Arduino Uno
• 1 tane LED
• 1 tane 330 Ohmluk Direnç
• 1 tane Potansiyometre
• 6 tane Kablo

Led Yakmak

İlk deney olarak ledin ışığını yakmak.

•  1 tane Arduino Uno
•  1 tane Led ( Renk farketmez)
•  1 tane 330 ohm direnç
•  1 tane Breadboard

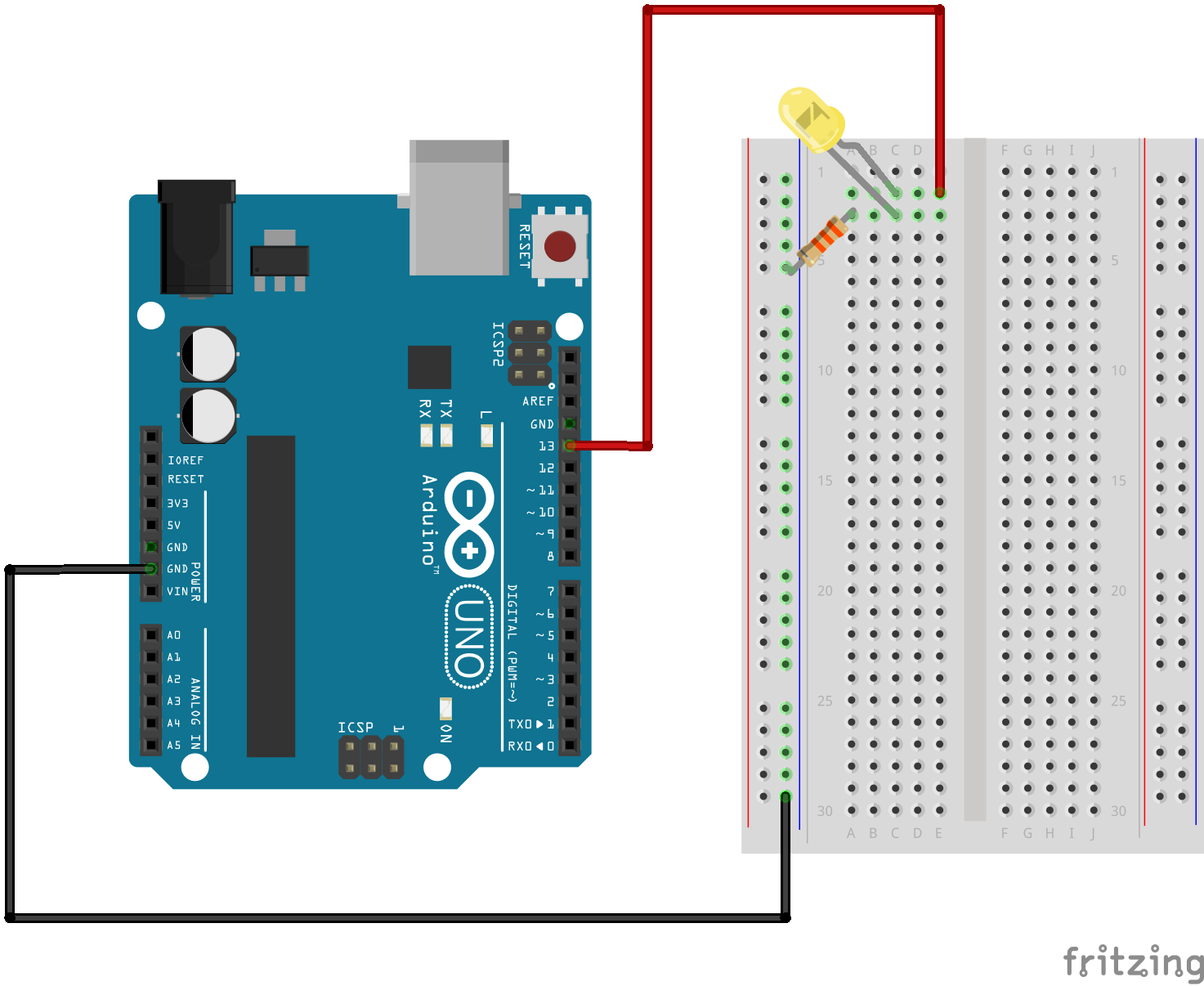

Ledin + ucu uzun uç kabloyla 13.pine - ucu dirence daha sonra GND(ground) pinine bağlanacak.



void setup()
{
  pinMode(13, OUTPUT); /* 13 numaralı pini çıkış yaptık */
}

void loop()
{
  digitalWrite(13,HIGH); /* 13 numaralı pine elektrik verildi */
  delay(1000); /* 1000 milisaniye = 1 saniye bekleme */
  digitalWrite(13,LOW); /* 13 numaralı pindeki elektrikkesildi */
  delay(1000); /* 1 saniye bekleme */
}

                     Arduino Nedir?

                    Arduino, bir giriş çıkış kartı ve processing dilinin bir uygulamasını içeren geliştirme                   ortamından oluşan bir fiziksel programlama platformudur.

                     Çeşitleri :

•     Arduino Uno :

                                ATmega328 işlemci kullanan Arduino çeşididir. 14 dijital giriş/çıkış pini bulunur,  bunlardan 6’sı PWM çıkışı olarak kullanılabilir. 6 analog giriş pinine sahiptir. 16 MHz  kristal osilatörü, USb bağlantısı, 2.1mm güç girişi, ICSP başlığı ve reset butonu vardır.     Mikroişlemciyi destekleyecek herşeye sahiptir. Çalıştırmak için DC 7~12V güç                          kaynağına bağlamak yeterlidir.

•   Arduino Lilypad :

                                LilyPad Arduino da diğer Arduino’lar gibi bir                          geliştirme kartıdır. Kumaşa dikmek için özel olarak                          Leah Buechley ve SparkFun tarafından tasarlanmıştır.                       Kart ATmega168V(ATmega168 (datasheet) in veya                          ATmega328V (datasheet)nin düşük güçlü versiyonu) mikrodenetleyicisini kullanır.

•   Arduino Mega :,

        ATmega2560 (datasheet) tabanlı bir Arduino kartıdır. 54 dijital I/O pini vardır. Bunların 14 tanesi PWM çıkışı olarak kullanıabilir. 16 analog girişi, 4 UART (serial port), 16 MHz kristal osilatörü, USB bağlantısı, adaptör girişi, ICSP çıkışı ve bir reset                       butonu vardır.
